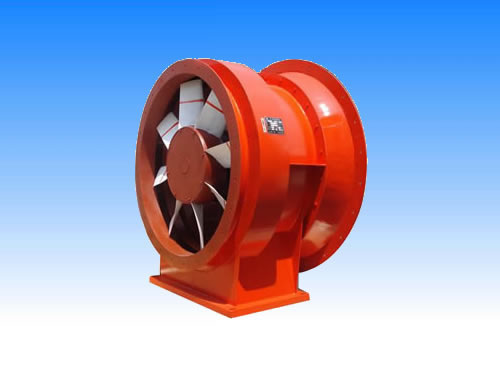

新一代K系列矿用节能通风机

新一代K系列矿用节能通风机

一、概述
1、新一代K、DK系列矿用节能轴流通风机，是在原矿用节能风机的基础上，通过技术改进、完善结构，提高性能和扩大机号而设计成功的。该系列风机运转效率更高、噪声更低，性能范围更大，节电效果更为显著。同时主风筒内设有稳流环装置，特性曲线无驼峰，可保证风机在任何阻力状态下都可稳定运转。
2、新一代K、DK系列矿用节能轴流通风机使用环境的气体温度为-20℃~+40℃，相对湿度不大于95%(25℃时)，海拔不应超过1000m的环境。通风机主要输送空气及无腐蚀性不自燃、不含粘性物质的介质，含尘量不得超过200mg/m3。
二、特点
1、新一代K、DK系列矿用节轴流能风机采用电机与叶轮直联的结构，整体稳定性好，安装方便，维修容易，装置局阻低。比皮带和长轴的传动效率高，没有传动故障，没有断轴危险，轻度地基下沉和滑移不影响正常运转。
2、新一代K、DK系列矿用节轴流能风机结构紧凑，防潮性能好。风机主体采用钢板、型钢组焊结构，叶片为钢板材料，叶片及整体强度高，抗井下爆破冲击波的能力强，可安装在地表，也适合安装于井下，特别适于作为多级机站通风系统的机站风机。
3、新一代K、DK系列矿用节轴流能风机的叶片，采用国内先进的三元流理论进行空气动力性能设计，采用机翼扭曲形叶片，气动效率高，静压效率高达88%，高效区域宽广，节能效果显著。而且使气流高速平稳的通过风机，确保风机的安全运转。
4、新一代K、DK系列矿用节轴流能风机叶片安装角度可调，用户可根据矿井前后期需要的风量进行调整，便于工况点始终保持在高效区运行，达到节能效果。
5、新一代K、DK系列矿用节轴流能风机可配套变频调速装置，可根据矿井的实际需风量和瓦斯浓度值，实现按需定量通风的目的，而且节省了能源的消耗。
6、新一代K、DK系列矿用节轴流能风机可配套在线检测检测系统。该系统充分应用当前国内成熟的检测设备，并辅以智能化的管理软件，实时监测通风机运行中的相关参数(电动机轴承温度、通风机通过风量、通风机压力和有关参数等)，能对异常情况发出警报，提供故障判断。为矿井通风机的安全运行提供了有力的保障。
新一代K系列矿用节轴流能风机性能参数
系列
机号
风量(m3/S)
全压(Pa)
功率(kW)
电机型号
K40—4—№
(n=1450r/min)
8
4.4～9.5
108～497
5.5
Y132S-4
9
6.2～13.5
136～629
11
Y160M-4
10
8.5～18.6
168～776
15
Y160L-4
11
11.3～24.7
203～939
30
Y200L-4
12
14.7～32.1
242～1118
37
Y225S-4
13
18.7～40.8
284～1312
55
Y250M-4
14
23.4～50.9
329～1521
90
Y280M-4
15
28.7～62.6
378～1746
110
Y315-4
K45—4—№
(n=1450r/min)
8
6.6～12.5
357～685
7.5
Y132M-4
9
9.5～17.8
452～867
15
Y160L-4
10
13.0～24.0
558～1071
30
Y200L-4
11
17.3～32.6
675～1295
45
Y225M-4
12
22.5～42.3
804～1542
75
Y280S-4
13
28.6～53.8
94.3～1810
90
Y280M-4
14
35.7～67.2
1094～2099
132
Y315M-4
15
43.9～82.6
1256～2409
200
Y315L-4
K40—6—№
(n=980r/min)
7
2.0～4.3
38～174
1.1
Y90L-6
8
3.0～6.4
49～227
2.2
Y112M-6
9
4.2～9.1
62～287
3
Y132S-6
10
5.8～12.5
77～355
5.5
Y132M-6
11
7.7～16.7
93～429
7.5
Y160M-6
12
9.9～21.7
111～510
15
Y180L-6
13
12.6～27.5
130～599
18.5
Y200L-6
14
15.8～34.4
150～695
30
Y225M-6
15
19.4～42.3
173～798
37
Y250M-6
16
23.6～51.4
197～908
55
Y280M-6
17
28.3～61.6
222～908
75
Y315S-6
18
33.6～73.1
249～1149
90
Y315M-6
19
39.5～86.0
277～1280
110
Y315L-6
20
46.0～100.3
307～1418
160
Y355M-6
21
53.3～116.1
339～1563
200
Y355M-6
22
61.3～113.4
372～1716
250
Y355L-6
K45—6—№
(n=980r/min)
7
3.0～5.7
125～240
1.5
Y100L-6
8
4.5～8.4
163～313
3
Y132S-6
9
6.4～12.0
207～396
5.5
Y132M-6
10
8.7～16.5
255～489
7.5
Y160M-6
11
11.6～22.0
309～592
15
Y180L-6
12
15.1～28.5
367～704
18.5
Y200L-6
13
19.2～36.3
431～827
30
Y225M-6
14
23.9～45.3
500～959
45
Y280S-6
15
29.4～55.7
574～1101
55
Y280M-6
16
35.7～67.6
653～1252
90
Y315M-6
17
42.8～81.1
737～1414
110
Y315L-6
18
50.9～96.2
826～1585
160
Y355M-6
19
59.8～113.2
920～1766
200
Y355M-6
20
69.8～132.0
1019～1956
250
Y355L-6
K40—8—№
(n=730r/min)
11
5.7～12.4
52～238
4
Y160M-8
12
7.4～16.1
61～283
5.5
Y160M-8
13
9.4～20.5
72～332
7.5
Y160L-8
14
11.8～25.6
84～386
11
Y180L-8
15
14.5～31.5
96～443
15
Y200L-8
16
17.6～38.3
109～504
22
Y225M-8
17
21.1～45.9
123～568
30
Y250M-8
18
25.0～54.5
138～637
37
Y280S-8
19
29.4～64.1
154～710
55
Y315S-8
20
34.3～74.7
170～787
75
Y315M-8
21
39.7～86.5
188～867
90
Y315L-8
22
45.7～99.4
206～952
110
Y315L-8
23
52.2～113.6
225～1041
132
Y355M-8
24
59.3～129.1
245～1133
160
Y355M-8
25
67.0～146
266～1229
200
Y355L-8
26
75.4～164.2
288～1330
250
Y450S-8
