一、风机的用途
8-09、9-12型高压离心通风机是与熔化率为1、2、3、5、7t/h化铁炉配套的专用风机,也可作为各种熔炉、锻冶炉鼓风和输送无腐蚀性、不自燃、不含粘性物质之气体,其它性能相近者亦可选用,但输送介质的温度不得超过80℃,介质中所含尘土及硬质颗粒物不大于150mg/m3。
二、风机的型式
1、8-09、9-12型风机均为单吸入,8-09型风机,我公司设计机号有№
6.8A、7.1D、8D、8.5D、9D五个机号。9-12型风机我公司设计机号有№
6.8A、7.1A、7.4D、7.7A、8D、9D六个机号。
2、8-09。9-12型风机机壳制成顺时针旋转或逆时针旋转两种型式。
3、风机的出口位置以机壳的出口角度表示,“顺”、“逆”风机机壳制成0度、90度、180度。

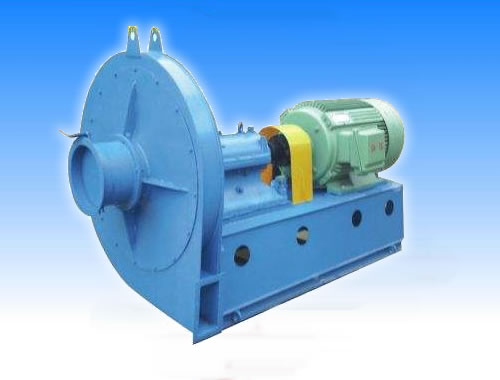

三、风机的结构
风机主要由叶轮、机壳、进风口、传动组、密封件、机座等组成。
1.叶轮:叶轮按新的高效前向风机理论设计,叶轮成形后,经静、动平衡校正,故运转平稳。
2.机壳:用普通钢板焊接成蜗形壳整体。
3.进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板上。
4.传动组:由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱整体结构。采用滚动轴承,滚动轴承用润滑脂润滑。
8-09高压离心通风机性能参数表
机号 No |
传动方式 |
转速 R/min |
序号 |
全压 Pa |
流量 m3/h |
所需功率 kw |
电动机 |
|
型号 |
功率kw |
|||||||
6.8 |
A |
2900 |
1 |
10523 |
675 |
4.62 |
Y132S2-2 |
7.5 |
2 |
11026 |
944 |
5.82 |
|||||
3 |
11347 |
1215 |
7.15 |
|||||
4 |
11439 |
1485 |
8.63 |
Y160M1-2 |
11 |
|||
5 |
11341 |
1754 |
10.28 |
|||||
6 |
11063 |
2024 |
11.96 |
Y160M2-2 |
15 |
|||
7 |
10634 |
2295 |
13.60 |
|||||
7.1 |
D |
2900 |
1 |
11472 |
768 |
5.53 |
Y132S1-2 |
5.5 |
2 |
12021 |
1075 |
6.96 |
Y132S2-2 |
7.5 |
|||
3 |
12371 |
1383 |
8.71 |
Y160M1-2 |
11 |
|||
4 |
12471 |
1690 |
10.42 |
|||||
5 |
12364 |
1997 |
12.30 |
Y160M2-2 |
15 |
|||
6 |
12061 |
2304 |
14.35 |
|||||
7 |
11594 |
2612 |
16.61 |
Y160L-2 |
18.5 |
|||
8 |
11016 |
2919 |
18.38 |
|||||
8 |
D |
2930 |
1 |
14867 |
1110 |
10.36 |
Y160M1-2 |
11 |
2 |
15579 |
1554 |
13.04 |
Y160M2-2 |
15 |
|||
3 |
16033 |
1998 |
16.31 |
Y160L-2 |
18.5 |
|||
4 |
16163 |
2442 |
19.51 |
Y180M-2 |
22 |
|||
5 |
16023 |
2887 |
23.04 |
Y220L1-2 |
30 |
|||
6 |
15632 |
3331 |
26.88 |
|||||
7 |
15026 |
3775 |
31.11 |
Y200L2-2 |
37 |
|||
8 |
14277 |
4219 |
34.43 |
|||||
8.5 |
D |
2950 |
1 |
17013 |
1341 |
14.32 |
Y160M2-2 |
