一、风机的用途:

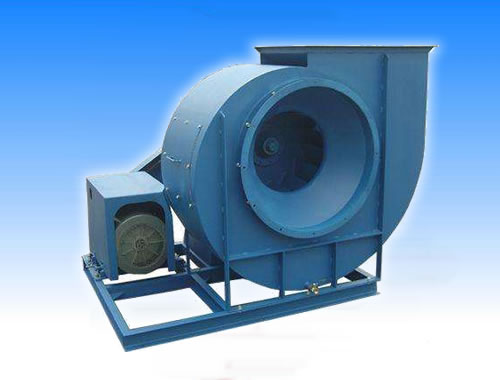

4-68型离心通风机(以下简称风机)可作为一般通风换气。其使用条件如下:
1、应用场所:作为一般工厂及大建筑物的室内通风换气,既可用作输入气体,也可用作输出气体。
2、输送气体的种类:空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。
3、气体内的杂质:气体内不许有粘性物质,所含的尘土及硬质颗粒物不大于150毫克/立方米。
4、气体的温度:不得超过80度。
二、风机的型式:
1、本风机制成单吸入,机号有:№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二个机号。
2、每种风机又可制成右旋转或左旋转两种型式,从电动机一端正视,叶轮按顺时针方向旋转,称为右旋转风机,以“右”表示。按逆时针方向旋转,称为左旋转风机,以“左”表示。
3、风机的出口位置,以机壳的出风口角度表示。“左”、“右”均可制成0o,45o,如135o,180o,225o共六种角度。
4、风机的传动方式:有A、B、C、D四种,№2.8-5采用A式,以电动机直联传动,风机的叶轮、机壳直接固定在电动机轴和法兰盘上(电动机用D2/T2型);N06.3-12.5采用悬臂支承装置,又分为C式(皮带传动皮带轮在轴承外侧)和D式(用联轴器联接传动)两种传动方式;№l6、20为B式悬臂支承装置,皮带传动,皮带轮在轴承中间。
三、主要组成部分的结构特征
4-68型风机的№2.8-5主要由叶轮、机壳、进风口等部分配直联电动机组成。№6.3-20除上述部分外还有传动部分。
1、叶轮:由12片后倾翼形叶片焊接于孤锥型的轮盖与平板型的轮盘中间。均用钢板制造,并经过静动平衡较正,空气性能良好,效率高,运转平稳。
2、机壳:机壳是普通钢板焊接而成的蜗形体,机壳作成两种不同型式,№2.8-12.5机壳作成整体,不能拆开。№16、20机壳作成三开式,除沿中分水平面分为两半外,上半部再沿垂直中心线分为两半,用螺栓连接。
3、进风口:作成收敛式流线型的整体结构,用螺栓固定在风机入口侧。
4、传动组:由主轴、轴承箱、滚动轴承、皮带轮或联轴器等组成。主轴由优质钢制成。№6.3—12.5四个机号风机,轴承箱整体结构,在轴承上装有温度计和油标,№l6、20两个机号风机用二只并列轴承座,在轴承座上装有温度计,采用轴承润滑脂润滑。
4-68型NO. 2.8A、3.15A、3.55A性能参数表
机号 |
传动方式 |
转速r/min |
序号 |
全压Pa |
流量m3/h |
内效率% |
内功率KW |
所需功率KW |
电动机 |
|
型号 |
功率 |
|||||||||
2.8 |
A |
2900 |
1 2 3 4 5 6 7 |
970 970 961 921 853 764 657 |
1131 1319 1508 1696 1885 2073 2262 |
78.5 83.2 86.5 87.9 86.1 80.1 73.5 |
0.39 0.43 0.47 0.49 0.52 0.55 0.56 |
0.59 0.65 0.71 0.74 0.73 0.77 0.78 |
Y802-2 |
1.1 |
2.8 |
A |
1450 |
1 2 3 4 5 6 7 |
245 245 235 225 215 186 166 |
565 660 754 848 942 1037 1131 |
78.5 83.2 86.5 87.9 86.1 80.1 73.5 |
0.049 0.054 0.057 0.060 0.066 0.067 0.071 |
0.07 0.08 0.09 0.09 0.10 0.10 0.11 |
Y801-4 |
0.55 |
3.15 |
A |
2900 |
1 2 3 4 5 6 7 |
1245 1245 1225 1176 1098 980 853 |
1825 2093 2362 2630 2899 3167 3435 |
79.9 84.3 87.3 88.6 87.0 81.3 75.2 |
0.79 0.86 0.92 0.97 1.02 1.06 1.08 |
1.11 1.20 1.29 1.36 1.33 1.38 1.40 |
Y90S-2 |
1.5 |
3.15 |
A |
1450 |
1 2 3 4 5 6 7 |
313 313 304 294 274 245 215 |
912 1047 1181 1315 1449 1583 1718 |
79.9 84.3 87.3 88.6 87.0 81.3 75.2 |
0.10 0.11 0.11 0.12 0.13 0.13 0.14 |
0.14 0.14 0.14 0.16 0.17 0.17 0.18 |
Y801-4 |
0.55 |
3.55 |
A |
2900 |
1 2 3 4 5 6 7 |
1608 1608 1569 1510 1402 1265 1108 |
2708 3092 3477 3861 4245 4629 5013 |
81.1 85.3 88.1 89.4 87.8 82.5 76.7 |
1.49 1.62 1.72 1.81 1.88 1.97 2.01 |
1.94 2.11 2.24 2.35 2.44 2.56 2.41 |
Y100L-2 |
3 |
3.55 |
A |
1450 |
1 2 3 4 5 6 7 |
402 402 392 372 353 313 274 |
1354 1546 1738 1930 2122 2315 2507 |
81.1 85.3 88.1 89.4 87.8 82.5 76.7 |
0.19 0.20 0.21 0.22 0.24 0.24 0.25 |
0.29 0.30 0.32 0.33 0.36 0.36 0.38 |
Y801-4 |
0.55 |
机号 |
传动方式 |
转速r/min |
序号 |
全压Pa |
流量m3/h |
内效率% |
内功率KW |
所需功率KW |
电动机 |
|
型号 |
功率 |
|||||||||
4 |
A |
2900 |
1 2 3 4 5 6 7 |
2069 2059 2010 1931 1794 1627 1431 |
3984 4534 5083 5633 6182 6732 7281 |
82.3 86.2 88.9 90.0 88.6 83.6 78.2 |
2.78 3.01 3.19 3.36 3.48 3.64 3.70 |
3.34 3.61 3.83 4.03 4.18 4.37 4.44 |
Y112M-2 |
4 |
4 |
A |
1450 |
1 2 3 4 5 6 7 |
519 509 500 480 451 402 353 |
1992 2267 2542 2816 3091 3366 3641 |
82.3 86.2 88.9 90.0 88.6 83.6 78.2 |
0.35 0.37 0.40 0.42 0.44 0.45 0.46 |
0.53 0.56 0.60 0.63 0.66 0.65 0.69 |
Y802-4 |
0.75 |
4.5 |
A |
2900 |
1 2 3 4 5 6 7 |
2657 2628 2569 2461 2294 2069 1833 |
5790 6573 7355 8137 8920 9702 10485 |
83.3 87.0 89.5 90.5 89.2 84.5 79.4 |
5.13 5.51 5.86 6.15 6.37 6.60 6.72 |
5.90 6.34 6.74 7.07 7.33 7.59 7.73 |
Y132S2-2 |
7.5 |
4.5 |
A |
1450 |
1 2 3 4 5 6 7 |
666 657 637 617 568 519 460 |
2895 3286 3678 4069 4460 4851 5242 |
83.3 87.0 89.5 90.5 89.2 84.5 79.4 |
0.64 0.69 0.73 0.77 0.79 0.83 0.85 |
0.90 0.97 1.02 1.08 1.11 1.16 1.19 |
Y90S-2 |
1.1 |
5 |
A |
2900 |
1 2 3 4 5 6 7 |
3314 3265 3187 3049 2844 2589 2304 |
8050 9123 10197 11270 12343 13416 14490 |
84.2 87.6 90.0 91.0 89.8 85.3 80.5 |
8.80 9.44 10.03 10.49 10.86 11.31 11.52 |
10.12 10.86 11.53 12.06 12.49 13.01 13.25 |
Y160M2-2 |
15 |
5 |
A |
1450 |
1 2 3 4 5 6 7 |
823 813 794 764 715 647 578 |
4025 4562 5098 5635 6172 6708 7245 |
84.2 87.6 90.0 91.0 89.8 85.3 80.5 |
1.09 1.18 1.25 1.32 1.37 1.41 1.45 |
1.42 1.53 1.63 1.72 1.78 1.83 1.89 |
Y100L1-4 |
2.2 |
机号 |
传动方式 |
转速r/min |
序号 |
全压Pa |
流量m3/h |
内效率% |
内功率KW |
所需功率KW |
电动机 |
|
型号 |
功率 |
|||||||||
6.3 |
D |
1450 |
1 2 3 4 5 6 7 |
1323 1304 1274 1216 1137 1039 921 |
8320 9393 10467 11540 12614 13678 14761 |
84.8 88.1 90.5 91.4 90.2 85.9 81.3 |
3.61 3.86 4.09 4.26 4.42 4.60 4.65 |
4.42 4.73 5.01 5.22 5.41 5.63 5.69 |
Y132S-4 |
5.5 |
6.3 |
D |
960 |
1 2 3 4 5 6 7 |
578 568 558 529 500 451 402 |
5508 6219 6930 7641 8351 9062 9773 |
84.8 88.1 90.5 91.4 90.2 85.9 81.3 |
1.04 1.11 1.19 1.23 1.29 1.32 1.34 |
1.38 1.47 1.58 1.63 1.71 1.75 1.78 |
Y112M-6 |
2.2 |
8 |
D |
1450 |
1 2 3 4 5 6 7 |
2157 2118 2059 1971 1842 1676 1500 |
17585 19783 21982 24179 26378 28576 30774 |
85.7 88.8 91.0 91.9 90.8 86.7 82.4 |
12.29 13.10 13.81 14.40 14.87 15.35 15.56 |
14.4 15.4 16.2 16.9 17.4 18.0 18.3 |
Y180M-4 |
18.5 |
8 |
D |
960 |
1 2 3 4 5 6 7 |
941 931 902 863 804 735 657 |
11643 13098 14553 16009 17464 18919 20375 |
85.7 88.8 91.0 91.9 90.8 86.7 82.4 |
3.55 3.82 4.01 4.17 4.30 4.46 4.51 |
3.55 3.82 4.01 4.17 4.30 4.46 4.51 |
Y132M2-6 |
5.5 |
8 |
D |
730 |
1 2 3 4 5 6 7 |
549 539 519 500 470 421 382 |
8853 9960 11067 12173 13280 14387 15403 |
85.7 88.8 91.0 91.9 90.8 86.7 82.4 |
1.55 1.65 1.76 1.84 1.91 1.94 2.00 |
2.1 2.2 2.3 2.4 2.5 2.57 2.7 |
Y132M-8 |
3 |
机号 |
传动方式 |
转速 r/min |
序号
|
全压 Pa |
流量 m3/h |
内效率 % |
内功率 KW |
所需功率 KW |
电动机 |
|
型号 |
功率 |
|||||||||
10 |
D |
1450 |
1 2 3 4 5 6 7 |
3442 3363 3265 3108 2922 2678 2422 |
35420 39713 44006 48299 52593 56886 61179 |
87.6 90.3 92.2 93.0 92.0 88.5 84.7 |
38.6 41.1 43.3 44.8 46.4 48.0 48.6 |
45.3 48.2 50.8 52.6 54.4 56.3 57.0 |
Y250M-4 |
55 |
10 |
D |
960 |
1 2 3 4 5 6 7 |
1510 1480 1431 1363 1274 1176 1059 |
23450 26293 29135 31978 34820 37662 40505 |
87.6 90.3 92.2 93.0 92.0 88.5 84.7 |
11.2 12.0 12.6 13.0 13.4 13.9 14.1 |
13.1 14.1 14.8 15.3 15.7 16.3 16.5 |
Y200L1-6 |
18.5 |
10 |
D |
730 |
1 2 3 4 5 6 7 |
872 853 823 784 735 676 617 |
17832 19993 22155 24316 26478 28639 30801 |
87.6 90.3 92.2 93.0 92.0 88.5 84.7 |
4.9 5.2 5.5 5.7 5.9 6.1 6.2 |
5.8 6.1 6.5 6.7 6.9 7.1 7.3 |
Y160L-8 |
7.5 |
12.5 |
D |
960 |
1 2 3 4 5 6 7 |
2353 2304 2235 2128 2000 1833 1657 |
45800 51353 56904 62456 68008 73559 79111 |
87.6 90.3 92.2 93.0 92.0 88.5 84.7 |
34.20 36.40 38.32 39.69 41.07 42.33 42.99 |
40.13 42.71 44.97 46.58 48.19 49.67 50.45 |
Y280M-6 |
55 |
12.5 |
D |
730 |
1 2 3 4 5 6 7 |
1363 1333 1294 1235 1157 1059 961 |
34828 39050 43271 47492 51714 55936 60157 |
87.6 90.3 92.2 93.0 92.0 88.5 84.7 |
15.05 16.02 16.87 17.52 18.06 18.59 18.96 |
17.66 18.80 19.80 20.56 21.19 21.18 22.25 |
Y225M-8 |
22 |
主轴
转速
r/min
|
序号
|
全压
Pa
|
流量
m3/h
|
内效率%
|
内功率kw
|
所需功率kw
|
电动机
|
三角带
|
|||
型号
|
功率kw
|
型号
|
根数
|
内周长
|
|||||||
2240
|
1
|
3159
|
12852
|
84.8
|
13.29
|
16.09
|
Y180M-2
|
22
|
B
|
5
|
1800
|
2
|
