FBCD系列抽出式对旋局部通风机

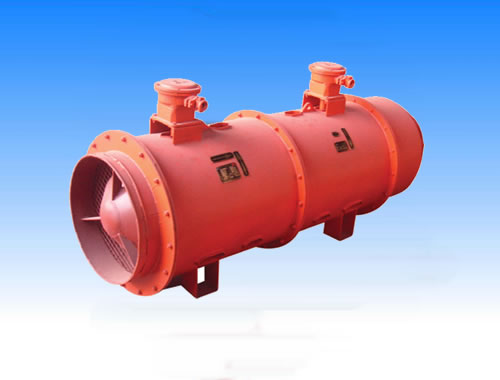

产品描述: FBCD系列抽出式对旋局部通风机
在线订购

一、概述

1、FBCD系列矿用防爆抽出式对旋轴流局部通风机，是由山东博风风机有限公司在总结国内现有对旋式轴流局扇结构与技术性能的基础上进行研制、生产的新一代用途广泛的局部通风机。通风机主要用于煤矿井下大、小断面巷道掘进抽出式通风。该通风机具有结构合理、效率高、噪音低等特点。

2、FBCD系列矿用防爆抽出式对旋轴流局部通风机使用环境的气体温度为-20℃~+40℃，相对湿度不大于95%(25℃时)，海拔不应超过1000m的环境。通风机输送的介质中允许含有甲烷和爆炸性气体，通过气体的含尘量不得超过200mg/m³。该通风机主要用于具有甲烷气体爆炸性危险的煤矿井下，安装在回风巷道中，与负压风筒配套使用，作抽出式通风。

二、特点

1、FBCD系列矿用防爆抽出式对旋轴流局部通风机由两台工作主机组成，两级叶轮按相对方向旋转。即一级叶轮顺时针旋转，二级叶轮逆时针旋转，两级叶片数互为质数。空气由一级叶轮获得能量经二级叶轮增压后送出。二级叶轮除了增加气流能量外，还兼备普通轴流通风机中的静导叶功能，在获得导向整直圆周方向速度分量的同时，理顺了气流冲击，增加了气流能量，减少了尾迹涡流，降低了噪音。

2、FBCD系列矿用防爆抽出式对旋轴流局部通风机的叶片，采用国内先进的三元流理论进行空气动力性能设计，采用仿机翼型圆弧板扭曲形叶片，气动效率高，高效区域宽广，节能效果显著。而且使气流高速平稳的通过风机，确保风机的安全运转。

3、FBCD系列矿用防爆抽出式对旋轴流局部通风机采用外包复式消声装置，具有超低噪声特性，对改变井下约束空间的噪声环境效果显著。

4、FBCD系列矿用防爆抽出式对旋轴流局部通风机采用隔流腔防爆技术。隔流腔具有一定的耐压性能，保证了电机与风机流到中含瓦斯的气体相互隔绝，同时起到了电机散热导流的作用。散热管使电机周围与大气相通，既增加了电机的防爆性能，又使电机的热量充分散发到大气中。

5、FBCD系列矿用防爆抽出式对旋轴流局部通风机主体采用钢板组焊结构，叶片及机壳内部采用防腐防潮处理，使风机能在潮湿环境下长时间运行，有效地解决了其他条件对风机造成腐蚀的问题。

6、FBCD系列矿用防爆抽出式对旋轴流局部通风机的叶轮叶片和保护圈采用H62黄铜和Q235碳素钢配对使用，并且通过了国家重庆煤矿防尘通风机安全产品质量监督检验中心火花摩擦试验，解决了叶片在含有爆炸性气体中因运行撞击而引起火灾或爆炸的隐患。

7、FBCD系列矿用防爆抽出式对旋轴流局部通风机配套电机为YBF2系列矿用隔爆型三相异步电动机，电压等级为380/660V、660/1140V。通风机设有不停机加排油装置，确保风机在运行中进行注排油，保证了电机在恶劣环境下长期可靠的安全运行。

FBCD系列矿用防爆抽出式对旋轴流局部通风机性能参数

机号	转速r/min	风量m³/min	静压Pa	电动机型号	配用功率kW	额定电压(V)	单台电机额定电流(A)
№4.0	2900	136～89	256～2050	YBF90L-2	2×2.2	380/660	4.85/2.79
		150～100	325～2500	YBF100L-2	2×3	380/660	6.4/3.7
		165～109	375～3040	YBF112M-2	2×4	380/660	8.1/4.7
№5.0	2900	217～145	275～2060	YBF112M-2	2×4	380/660	8.1/4.7
		240～161	325～2540	YBF132S1-2	2×5.5	380/660/1140	11.1/6.4/3.7
		266～178	400～3155	YBF132S2-2	2×7.5	380/660/1140	14.8/8.66/4.97
№5.6	2900	286～188	275～2850	YBF132S2-2	2×7.5	380/660/1140	14.8/8.66/4.97
		324～215	375～3690	YBF160M1-2	2×11	380/660/1140	21.6/12.6/7.2
		358～238	440～4560	YBF160M2-2	2×15	380/660/1140	28.8/17.0/9.6
№6.3	2900	410～237	400～4775	YBF160M2-2	2×15	380/660/1140	28.8/17.0/9.6
		442～256	460～5475	YBF160L-2	2×18.5	380/660/1140	35.5/20.5/11.8
		468～274	525～6125	YBF180M-2	2×22	380/660/1140	41.0/24.4/13.67
		518～318	640～7310	YBF200L1-2	2×30	380/660/1140	56.9/32.9/18.5
№7.1	2900	608～352	523～6228	YBF200L1-2	2×30	380/660/1140	56.9/32.9/18.5
		652～377	602～7163	YBF200L2-2	2×37	380/660/1140	67.9/40.3/22.6
		696～402	686～8161	YBF225M-2	2×45	380/660/1140	82.1/48.4/27.4
№8.0	2900	817～473	605～7200	YBF225M-2	2×45	380/660/1140	82.1/48.4/27.4
		874～506	692～8230	YBF250M-2	2×55	380/660/1140	102.6/59.3/34.3
		970～560	850～9950	YBF2-280S-2	2×75	380/660/1140	134/77/44.2
№9.0	1450	831～480	394～4710	YBF200-4	2×30	380/660/1140	56.8/32.8/19.0
		890～520	450～5120	YBF2-225S-4	2×37	380/660/1140	70.0/40.0/23.2
		950～550	520～6170	YBF2-225M-4	2×45	380/660/1140	85.0/50.0/29.0
№10.0	1450	1171～677	514～6131	YBF250M-4	2×55	380/660/1140	102.7/59.2/34.3
		1300～750	630～7540	YBF2-280S-4	2×75	380/660/1140	140/81.0/47.0
		1380～800	710～8520	YBF2-280M-4	2×90	380/660/1140	167/96/55.5
№11.2	1450	1650～950	650～7690	YBF2-280M-4	2×90	380/660/1140	167/96/55.5
		1770～1020	750～8790	YBF2-315S-4	2×110	380/660/1140	201/116/67.2
		1880～1090	850～9930	YBF2-315M-4	2×132	380/660/1140	240/139/80.5
