  •  FBDC系列抽出式对旋局部通风机

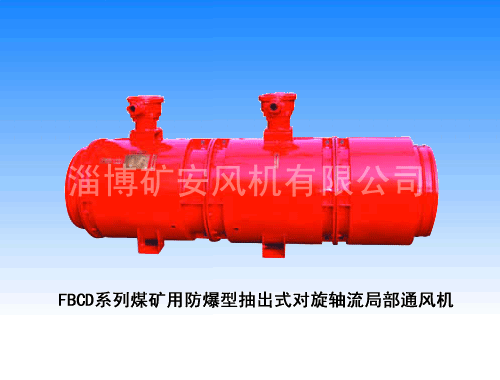

 FBDC系列抽出式对旋局部通风机

FBDC系列抽出式对旋局部通风机

  • 产品描述: FBDC系列抽出式对旋局部通风机
  • 在线订购

一、概述

FBDC系列抽出式对旋局部通风机(以下简称通风机)针对目前部分煤矿需要抽排含瓦斯及污风的需要(瓦斯浓度不超3%)研制生产的最新节能型局部通风机。该系列通风机具有结构紧凑、噪声低、高风压、大流量、效率高等特点。根据不同的通风要求,既可对旋使用,又可单机使用。使用对旋式通风时可增加通风距离,离较短时可使用单机,风量不变,从而减少能耗,节约能源。其结构紧凑,便于在工程施工中运输和安装使用。其结构型式为矿用隔爆型、对旋式、带消音装置、抽出式局扇通风机。

二、用途

该风机适用于煤矿井下含爆炸性物质(瓦斯和煤尘)的环境中。作抽出式局部通风,可满足矿山通风网络和安全生产的需要。抽排井下局部瓦斯积聚或与除尘装备联合使用排除工作面粉尘,改变工作环境,是抽出式局部通风的理想装备。

1.型号、规格

FBDC系列包括了l9个机号,标准状态下空气动力性能参数见表1。

表1 FBDC系列抽出式对旋局部通风机标准状态下空气动力性能参数

序号 型号规格
№/N
功率(kw) 风量(m3/min) 静压(Pa) 电压(V) 最高静压效率(%) 噪声LSA(dB)
1 4/2×1.1 2×1.1 92-47 142-1600

380/660

660/1140

≥65 ≤25
2 4/2×1.5 2×1.5 111-56 162-1810 ≥65 ≤25
3 4/2×2.2 2×2.2 136-72 241-2021 ≥65 ≤25
4 4/2×3 2×3 115-86 341-2126 ≥65 ≤25
5 5/2×4 2×4 174-102 231-2203 ≥65 ≤25
6 5/2×5.5 2×5.5 200-100 220-2773 ≥65 ≤25
7 5/2×7.5 2×7.5 245-155 380-3310 ≥65 ≤25
8 5.6/2×7.5 2×7.5 270-124 354-3865 ≥65 ≤25
9 5.6/2×11 2×11 330-186 350-4250 ≥65 ≤25
10 5.6/2×15 2×15 395-250 400-4300 ≥65 ≤25
11 6.3/2×15 2×15 420-240 350-5000 ≥65 ≤25
12 6.3/2×18.5 2×18.5 486-236 359-5010 ≥65 ≤25
13 6.3/2×22 2×22 510-310 400-5100 ≥65 ≤25
14 6.3/2×30 2×30 620-320 688-5546 ≥65 ≤25
15 7.1/2×30 2×30 540-391 603-5538 ≥65 ≤25
16 7.1/2×7.5 2×7.5 450-230 273-4160 ≥65 ≤25
17 8.2/2×37 2×37 1037-422 848-4560 ≥65 ≤25
18 8.2/2×15 2×15 519-265 364-2363 ≥65 ≤25
19 10/4×30 4×30 1224-612 945-2876 ≥65 ≤25



2.型号的组成及其代表意义

三、结构特征与工作原理

1.总体结构

该通风机由集风器、机壳、电动机、叶轮、扩散筒、风筒接头等部分组成(见图1)。通风机外壳及结构件用钢板焊接而成,内筒用孔板焊接而成,内衬消声材料:电动机被密封在内尺道内,与风道内的乏风隔离,电动机为YBF系列隔爆型风机用二极三相异步电动机采用380V/660V电压等级,通风机叶轮采用特殊材料制作,防静电、无摩擦火花。由电机冷却风轮所输送的气流进行冷却,电机与新鲜风流相通。因此,该通风机可作井下抽出式通风使用。

1 集风器 2前机壳 3Ⅰ级电动机4Ⅰ级叶轮 5Ⅱ级电动机 6Ⅱ级叶轮 7扩散器 8风筒接口

图1 FBDC型抽出式对旋局部通风机结构示意图



2.工作原理

通风机采用对旋式结构,风压高、效率高。在叶轮的作用下,乏风由集风器或进风接头吸入,经两级叶轮加压后送入回风巷或经导风筒排入回风巷,通风机流道中乏风不接触电动机。通风机结构紧凑,使用安全,维修方便。采用专用防爆电动机,电动机散热腔保证电动机散热良好,使电动机始终运行在新鲜风流中。

四、性能参数

标准状态下空气动力性能参数见表1。

五、安装及调试

该系列通风设有地脚支架和悬吊孔,既可安装在巷道中的地面使用,也可悬挂使用。

1.组装前,应严格检查叶轮与外壳,径向间隙,要求四周间隙均匀,保证在叶轮直径的0.15%-0.3 5%之间。

2.组装后,检查轮毂距法兰端面距离,不得小于2mm。

3.叶轮的旋转方向必须符合机壳,上方向标志所指的方向。

4.该风机必须由专人管理、操作。

5.该风机的安装和使用必须符合“煤矿安全规程”的有关规定。

六、使用说明

为保证通风机的长期安全运行,须注意正确使用和经常性的维护保养。掘进巷道采用抽出式通风机进行混合式通风时应符合《煤矿安全规程》的有关规定。通风机前应设置安全风窗,启动通风机前先打开安全风窗,运转正常后,逐渐关闭安全风窗。启动通风机前应检查通风机和开关附近1 0 m以内的瓦斯含量,瓦斯浓度不超过0.5%时,方可启动通风机,若瓦斯超限应采取相应的措施。通风机在运行中因故障停止运转,重新启动前,应检测风简内瓦斯浓度,若瓦斯浓度超标,应按煤矿安全规程规定处理。

七、运输、贮存

通风机在不使用时,应放置在空气流通、干燥的地方,防止电动机受潮及整机腐蚀和其它损坏:若电机受潮,必须进行干燥处理。一般为整机运输.若需拆开运输,应保证不损伤通风机各部件。
